HC22W

Daten:



HC22W Versionen: 12 verschiedene Verstärkungsfaktoren

PIN: 20 – 207 bar

PH: 800 bar Maximum

PRÜCKLAUFSo niedrig wie möglich (Rücklaufdruck zum Behälter)

PAUSGANG: PH = (PIN – PRÜCKLAUF) i (Verstärkung)

Einbau: Rohrmontage

Gewicht: 2,3 kg

Modell-Versionen:

Modell A = ohne Rücklaufventil
Modell B = mit Rücklaufventil
Modell G = direkt proportional gesteuert

Materialzertifikat 3.1 auf Anfrage

Beschreibung

Der HC22W ist ein kompakter miniBOOSTER aus Edelstahl 316L mit einem Gewicht von nur 2,3 kg. Er eignet sich hervorragend für eine Vielzahl von Anwendungen, bei denen der Aufbau und die Aufrechterhaltung von Hochdruck erforderlich ist.
Der HC22W verstärkt den Eingangsdruck auf einen höheren Ausgangsdruck und kompensiert automatisch den Ölverbrauch, um den Hochdruck konstant zu halten.

In den HC22W ist ein Druckreduzierventil (PRV) integriert, mit dem der Eingangsdruck zum Verstärkerbereich geregelt werden kann. Optional kann er mit einer Blende ausgestattet werden, um den Eingangsdurchfluss auf den für den gewählten Verstärkungsfaktor maximal zulässigen Durchfluss begrenzen zu können.

Das integrierte Druckreduzierventil (PRV) schützt sowohl den Verstärker als auch das Hochdruckwerkzeug vor Überdruck. Es sorgt für einen stabilen Hochdruck unabhängig von Druckänderungen in der Tankleitung.

Durchflussmenge

Verstärkungsfaktor
i
Max. verstärkter Ausgangsdurchfluss
l/min
Max. Eingangsdurchfluss
l/min
1.23.58.0
1.54.212.0
2.03.212.0
2.22.912.0
2.82.513.0
3.22.515.0
4.02.014.0
5.01.614.0
6.61.313.0
9.00.913.0
13.00.612.0
20.00.312.0

Funktionen

Die grundlegende Funktionsweise ist im Funktionsdiagramm dargestellt. Das Medium wird durch das Wegeventil (im Abnehmersystem) zum Anschluss IN geführt und strömt dann ungehindert durch das PRV (Pos. 5) und die internen Rückschlagventile zur Hochdruckseite H. In diesem Zustand, der sogenannten Eilgangsfunktion, wird der maximale Durchfluss durch den Verstärker erzielt.

Wenn auf der Hochdruckseite H der Pumpendruck erreicht wird, schließen die internen Rückschlagventile. Der Enddruck wird durch die oszillierende Pumpeneinheit OP erreicht. Die Einheit wird automatisch angehalten, wenn der Enddruck auf der Hochdruckseite H erreicht ist. Wenn der Druck auf der Hochdruckseite aufgrund von Verbrauch oder einer Leckage abfällt, wird automatisch das Ventil OP betätigt, um den Enddruck konstant zu halten.

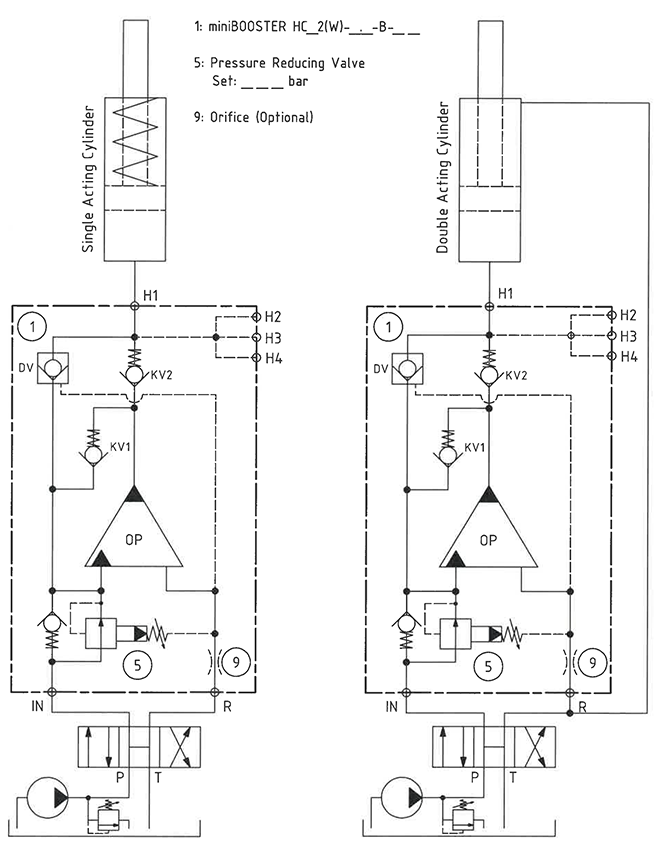

Funktionsdiagramm

0-402-03

Abmessungen

Maßzeichnung 2W-124-01

Anschlussgewinde

AnschlussIN / RH
11/4" BSPP1/4" BSPP

Flüssigkeiten und Materialien

Weitere Informationen sind auf der Seite Allgemeine Beschreibung zu finden.

Bestellung eines HC22W

Bestellbeispiele für einen HC22W:

mit i = 4,0, integriertem Ablassventil (DV) mit BSPP-Anschlüssen für Medien < 5 cSt (mm2/s) geprüft in Wasser: HC22W – 4.0 – B – 1

mit i = 4,0, integriertem DV mit BSPP-Anschlüssen für Medien > 5 cSt (mm2/s) geprüft in Öl: HC22W – 4.0 – B – 1S

Hinweis!
Ventilvoreinstellung ist erforderlich, bitte bei Bestellung des Druckverstärkers angeben.

Das Modell G ist in 2 Ausführungen erhältlich, bitte bei Bestellung entsprechend angeben:

  • Dynamisch – niedrige Hysterese: Bestellbeispiel für einen HC22W mit i = 4,0 integriertem RV und BSPP-Anschlüssen: HC22W – 4.0 – G – 1
  • Ausfallsicher – hohe Hysterese: Das Öffnungsverhältnis des RV-Ventils ist individuell zu bestimmen. Bitte wenden Sie sich an den technischen Support. Bestellbeispiel für einen HC22W mit i = 4,0 mit integriertem RV mit Öffnungsverhältnis x.x und BSPP-Anschlüssen: HC22W – 4.0 – G – x.x – 1
R

Modell

  • HC22W
R

Verstärkung, i

  • Faktor auswählen
  • Siehe Durchflusstabelle
R

Modell-Version

  • Typ auswählen
  • A = ohne DV
  • B = mit DV
  • G = mit Proportionalventil
R

Anschlüsse

  • Gewindesteigung auswählen
  • 1   = BSPP, Medien < 5 cSt
  • 1S = BSPP, Medien > 5 cSt

Max. Anzugsmoment BSPP

IN / RH
1/4" BSPP1/4" BSPP
mit Edelstahlscheibe4,0 daNm4,0 daNm
