HC2D2
Daten:
HC2D2 Versionen: 8 verschiedene Verstärkungsfaktoren
PIN: 20 – 207 bar
PH: 800 bar Maximum
PRÜCKLAUF: So niedrig wie möglich (Rücklaufdruck zum Behälter)
PAUSGANG: PH = (PIN – PRÜCKLAUF) x Verstärkungsfaktor
Entleerungsanschlüsse: Max. 5 bar
Einbau: Rohrmontage
Gewicht: 4,2 kg.
Beschreibung
Der HC2D2 ist ein Zwei-Medien-Gerät das eine Fördermenge von bis zu 4,2 l/min am Hochdruckende erreichen kann. Wie andere miniBOOSTER-Modelle auch, verstärkt der HC2D2 den Eingangsdruck auf einen höheren Ausgangsdruck und kompensiert automatisch den Ölverbrauch, um den Hochdruck konstant zu halten.
Die Einstellung des Ausgangsdrucks erfolgt über die Regelung des Eingangsdrucks. Gemessen an seiner Förderleistung ist der HC2D2 ein kompaktes Gerät, das nur 4,2 kg wiegt.
Durchflussmenge
| Verstärkungsfaktor i | Max. verstärkter Ausgangsdurchfluss l/min | Max. Eingangsdurchfluss l/min |
|---|---|---|
| 1.2 | 4.2 | 6.0 |
| 1.6 | 3.2 | 6.0 |
| 2.2 | 2.7 | 7.0 |
| 3.0 | 2.1 | 7.0 |
| 4.0 | 1.6 | 7.0 |
| 5.6 | 1.3 | 8.0 |
| 8.0 | 1.0 | 8.0 |
| 12.0 | 0.6 | 8.0 |
Funktionen
Die grundlegende Funktionsweise ist im Funktionsdiagramm dargestellt. Medium 1 wird durch den Anschluss IN zugeführt, strömt ungehindert durch das bistabile Ventil BV1 und treibt die Niederdruckkolben LP an. Vom Sauganschluss IN wird Medium 2 durch die beiden Absperrventile KV1 gezogen und durch die beiden Ventile KV2 zu Hochdruckseite H gepumpt. In diesem Zustand, der sogenannten Eilgangsfunktion, wird der maximale Durchfluss durch den Verstärker erzielt.
Das Gerät wird automatisch angehalten, wenn der Enddruck auf der Hochdruckseite H erreicht ist. Wenn der Druck auf der Hochdruckseite abnahme- oder leckagebedingt abfällt, werden die Einheiten HP1 und HP2 automatisch betätigt, um den Enddruck konstant zu halten.

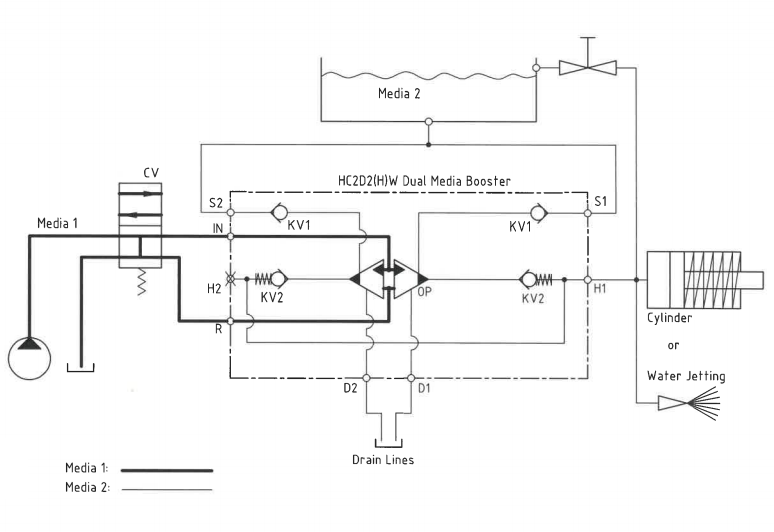

Funktionsdiagramm
2D2W-105-01
Abmessungen
Maßzeichnung 2D2-120-03
Anschlussgewinde
| Anschluss | IN / R | H1 / H2 | S1 / S2 | D1 / D2 |
|---|---|---|---|---|
| 1 | 1/4" BSPP | 1/4" BSPP | 1/4" BSPP | 1/8" BSPP |
Dynamische Dichtungen
| Code | Dichtungsmaterial Medium 1/2 | Ausgangsdruck |
|---|---|---|
| HH | H-PUR / H-PUR | Max 800 bar HP |
| HP | H-PUR / PEEK | Max 800 bar HP |
| EP | EPDM / PEEK | Max 800 bar HP |
| HE | H-PUR / EPDM | Max 500 bar HP |
| EE | EPDM / EPDM | Max 500 bar HP |
Flüssigkeiten und Materialien
Weitere Informationen sind auf der Seite Allgemeine Beschreibung zu finden.
Ordering an HC2D2
Ordering example of an HC2D2 with i = 4.0, with BSPP connections and H-PUR dynamic seals:
HC2D2 – 4.0 – A – 1HH
Modell
- HC2D2
Verstärkung, i
- Faktor auswählen
- Siehe Durchflusstabelle
Modell-Version
- Typ auswählen
- A = ohne DV
Anschlüsse
- Gewindesteigung auswählen
- 1 = BSPP
Dynamische Dichtungen
- Dichtungstyp auswählen
- Siehe Tabelle dynamische Dichtungen
Max. Anzugsmoment BSPP
| IN / R | H1 / H2 | S1 / S2 | D1 / D2 | |
|---|---|---|---|---|
| 1/4" BSPP | 1/4" BSPP | 1/4" BSPP | 1/8" BSPP | |
| mit Stahlscheibe | 4,0 daNm | 4,0 daNm | 4,0 daNm | 2,0 daNm |
| mit Schneidkante | 4,0 daNm | 4,0 daNm | 4,0 daNm | 2,0 daNm |
