M-HC28
Data:
M-HC28 Versionen: 15 verschiedene Verstärkungsfaktoren
PIN: 20–207 bar
PH: 800 bar maximum
PRÜCKLAUF: So niedrig wie möglich (Rücklaufdruck zum Behälter)
PAUSGANG: PH = (PIN – PRÜCKLAUF) x Verstärkungsfaktor
Einbau: Rohrmontage
Gewicht: 3,6 kg.
Beschreibung

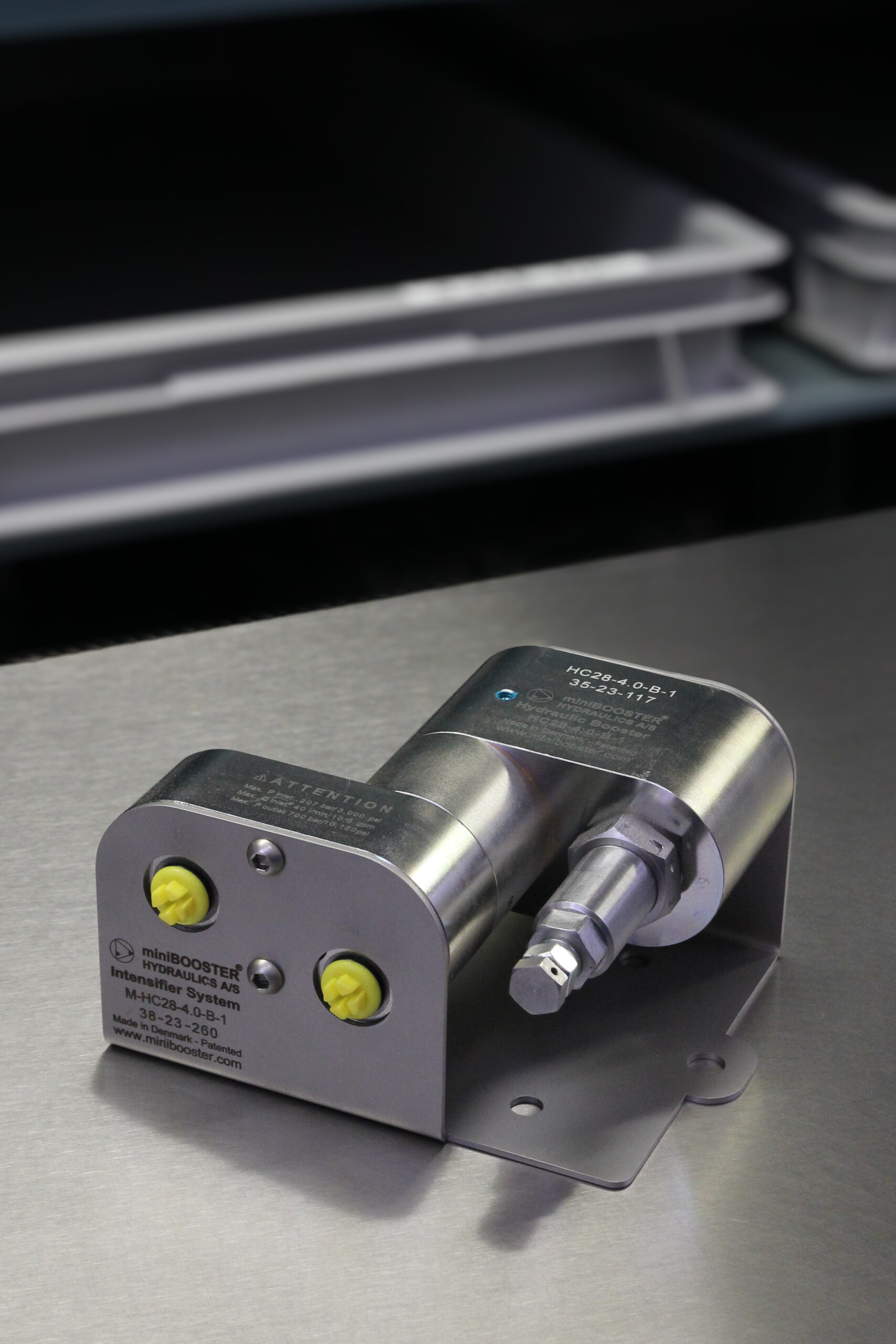

Der M-HC28 ist ein kompaktes Gerät mit einem Gewicht von nur 3,6 kg. Er eignet sich hervorragend für eine Vielzahl von Anwendungen, bei denen der Aufbau und die Aufrechterhaltung von Hochdruck erforderlich ist.
In den M-HC28 ist an der Hochdruckseite ein einstellbares Druckreduzierventil (PRV) integriert. Dieses Begrenzungsventil regelt den maximal zulässigen Druck, den das System bereitstellen kann. So kann der Druckverstärker einen höheren Enddruck aufbauen, um einen Durchfluss mit dem gewünschten Druck zu gewährleisten.
Der M-HC28 verstärkt den Eingangsdruck auf einen höheren Ausgangsdruck und kompensiert automatisch den Ölverbrauch, um den Hochdruck konstant zu halten. Die Einstellung des Ausgangsdrucks erfolgt über die Regelung des Eingangsdrucks.
Der Verstärker kann optional mit einer Blende ausgestattet werden, um den Eingangsdurchfluss auf den für den gewählten Verstärkungsfaktor maximal zulässigen Durchfluss begrenzen zu können.
Durchflussmenge
Verstärkungsfaktor i | Max. verstärkter Ausgangsdurchfluss l/min | Max. Eingangsdurchfluss l/min |
---|---|---|
1.2 | 3.5 | 40.0 |
1.5 | 4.2 | 40.0 |
2.0 | 3.2 | 40.0 |
2.2 | 2.9 | 40.0 |
2.5 | 2.7 | 40.0 |
2.8 | 2.5 | 40.0 |
3.2 | 2.5 | 40.0 |
4.0 | 2.0 | 40.0 |
5.0 | 1.6 | 40.0 |
6.6 | 1.3 | 40.0 |
9.0 | 0.9 | 40.0 |
13.0 | 0.6 | 40.0 |
16.0 | 0.5 | 40.0 |
20.0 | 0.3 | 40.0 |
25.0 | 0.2 | 40.0 |
Funktionen

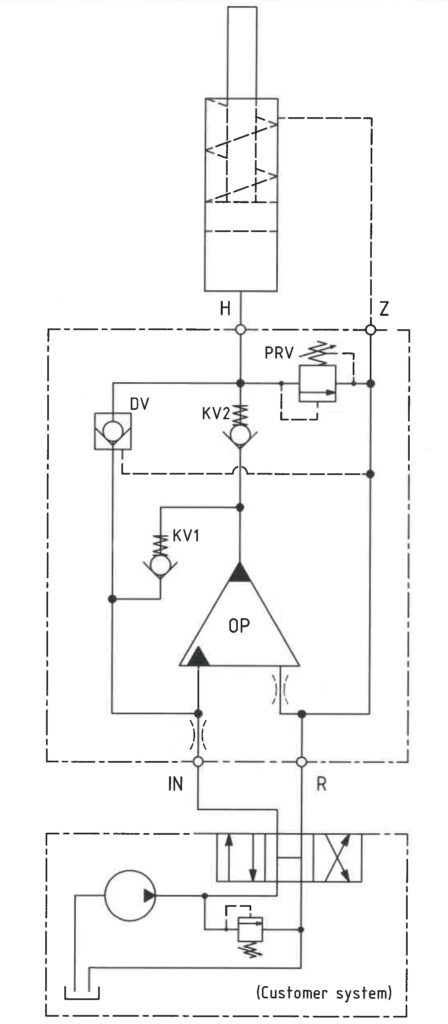

Die grundlegende Funktionsweise ist im Funktionsdiagramm dargestellt. Öl wird durch das Wegeventil CV zum Anschluss IN geführt und strömt dann ungehindert durch die Absperrventile KV1, KV2 und DV zur Hochdruckseite H. In diesem Zustand, der sogenannten Eilgangsfunktion, wird der maximale Durchfluss durch den Verstärker erzielt.
Wenn auf der Hochdruckseite H der Pumpendruck erreicht wird, schließen die Ventile KV1, KV2 und DV. Der Enddruck wird durch die oszillierende Pumpeneinheit OP erreicht. Das Gerät wird automatisch angehalten, wenn der Enddruck auf der Hochdruckseite H erreicht ist. Wenn der Druck auf der Hochdruckseite aufgrund von Verbrauch oder einer Leckage abfällt, wird automatisch das Ventil OP betätigt, um den Enddruck konstant zu halten.

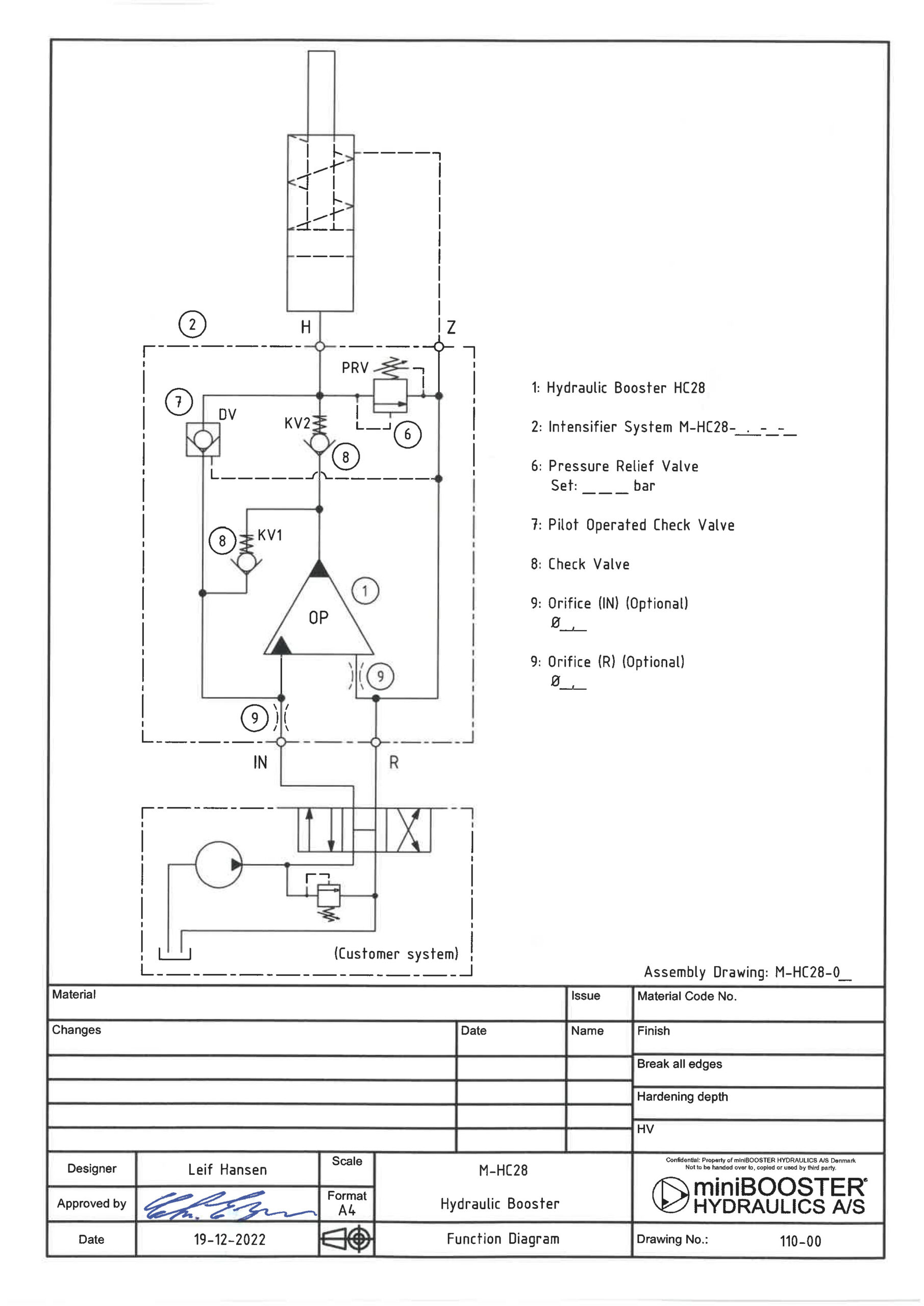

Funktionsdiagramm
110-00
Abmessungen
Maßzeichnung M-HC28-01
Anschlussgewinde
Anschluss | IN / R / Z | H |
---|---|---|
1 | 1/4" BSPP | 1/4" BSPP |
Hochdruckadapter
Die Bestellnummern und Daten für die Hochdruckadapter sind in der PDF-Datei aufgeführt: 2-901-01
Flüssigkeiten und Materialien
Weitere Informationen sind auf der Seite Allgemeine Beschreibung zu finden.
Bestellung eines M-HC28
Bestellbeispiel für einen M-HC28 mit i = 4,0 integriertem DV und BSPP-Anschluss am H-Anschluss: M-HC28 – 4.0 – B – 1
Hinweis!
Ventilvoreinstellung ist erforderlich, bitte bei Bestellung des Druckverstärkers angeben.
Wenn Anschlussadapter erforderlich sind, geben Sie bitte die Bestellnummer an – siehe Adapter-Tabelle.
Anschlussadapter werden werkseitig eingebaut.
Das Modell G ist in 2 Varianten erhältlich, bitte bei der Bestellung entsprechend angeben:
- Dynamisch – geringe Hysterese: Bestellbeispiel für einen M-HC28 mit i = 4,0 integriertem RV und BSPP-Anschlüssen: M-HC28 – 4.0 – G – 1
- Störungssicher – hohe Hysterese: Das Öffnungsverhältnis des Rückschlagventils (RV) muss individuell festgelegt werden. Bitte wenden Sie sich an den technischen Kundendienst. Bestellbeispiel für einen M-HC28 mit i = 4,0 integriertem RV mit Öffnungsverhältnis x.x und BSPP-Anschlüssen: M-HC28 – 4.0 – G – x.x – 1
Modell
- M-HC28
Verstärkung, i
- Faktor auswählen
- Siehe Durchflusstabelle
Modell-Version
- Typ auswählen
- A = ohne DV
- B = mit DV
- G = mit Proportionalventil
Anschlüsse
- Gewindesteigung auswählen
- 1 = BSPP
Max. Anzugsmoment BSPP
IN / R | H | |
---|---|---|
1/4" BSPP | 1/4" BSPP | |
mit Stahlscheibe | 4,0 daNm | 4,0 daNm |
mit Schneidkante | 4,0 daNm | 4,0 daNm |
