P3-HC6D

Daten:



P3-HC6D Versionen: 9 verschiedene Verstärkungsfaktoren

PIN: 20 – 207 bar

PH: 800 bar Maximum

PRÜCKLAUFSo niedrig wie möglich (Rücklaufdruck zum Behälter)

PAUSGANG: PH = (PIN – PRÜCKLAUF) x Verstärkungsfaktor

Einbau: Rohrmontage

Gewicht: 120,0 kg.

Modell-Versionen:

Modell A = ohne Rücklaufventil
Modell B = mit Rücklaufventil
Modell G = direkt proportional gesteuert

Materialzertifikat 3.1 auf Anfrage

Beschreibung

Der P3-HC6D ist ein doppeltwirkendes Gerät, bestehend aus drei parallel montierten HC6D-Druckverstärkern, mit hohem Durchfluss das am Hochdruckende eine Fördermenge von bis zu 195,0 l/min bereitstellen kann.

Wie andere miniBOOSTER-Modelle verstärkt der P3-HC6D den Eingangsdruck auf einen höheren Ausgangsdruck und kompensiert automatisch den Ölverbrauch, um den Hochdruck konstant zu halten. Die Einstellung des Ausgangsdrucks erfolgt über die Regelung des Eingangsdrucks. Gemessen an seiner Förderleistung ist der P3-HC6D ein kompaktes Gerät, das 120 kg wiegt.

Durchflussmenge

Verstärkungsfaktor
i
Max. verstärkter Ausgangsdurchfluss
l/min
Max. Eingangsdurchfluss
l/min
1.2195240.0
1.5159240.0
2.0120240.0
2.5102240.0
3.376.8240.0
4.063.6240.0
4.951.6240.0
6.340.2240.0
8.231.2240.0

Funktionen

Die grundlegende Funktionsweise ist im Funktionsdiagramm dargestellt. Öl wird durch das Wegeventil CV zum Anschluss IN geführt und strömt dann ungehindert durch die Rückschlagventile 2x KV1, 2x KV2 und DV zur Hochdruckseite H. In diesem Zustand, der so genannten Eilgangsfunktion, wird der maximale Durchfluss durch den Verstärker erzielt.

Wenn auf der Hochdruckseite H der Pumpendruck erreicht wird, schließen die Ventile KV1, KV2 und DV. Der Enddruck wird durch die oszillierenden Pumpeneinheiten OP1 und OP2 erreicht, die im Wechsel arbeiten. Die Einheit wird automatisch angehalten, wenn der Enddruck auf der Hochdruckseite H erreicht ist. Wenn der Druck auf der Hochdruckseite aufgrund von Abnahme oder einer Leckage abfällt, werden die Einheiten OP1 und OP2 automatisch betätigt, um den Enddruck konstant zu halten. Der Hochdruckanschluss H kann bei Bedarf an das andere Ende des Verstärkers verlegt werden.

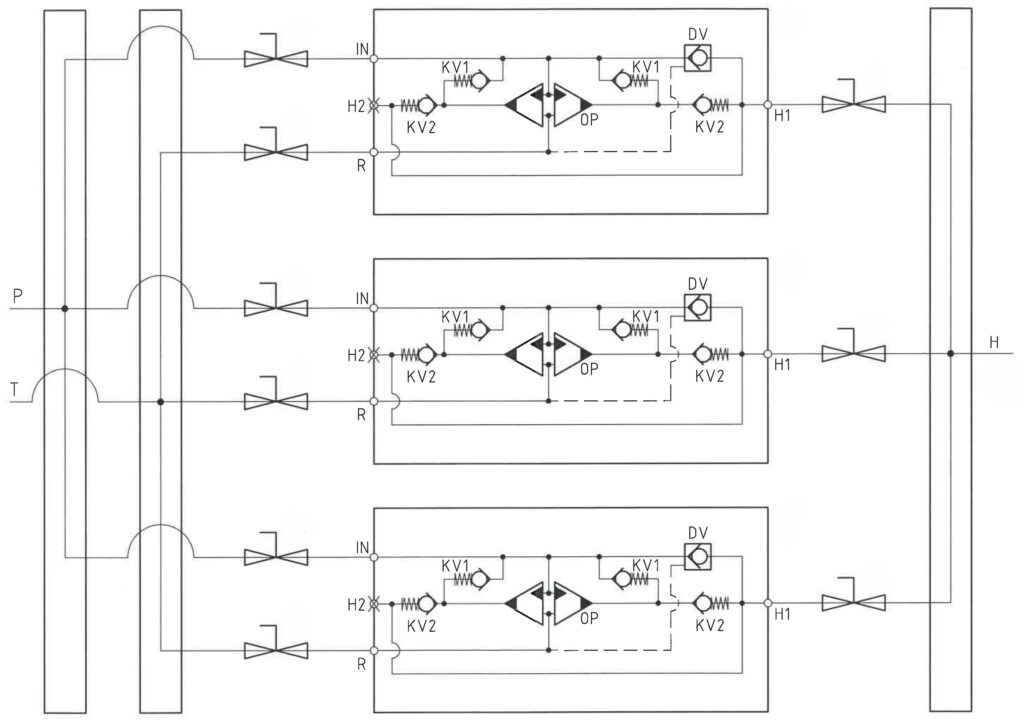

Funktionsdiagramm

6D-105-00

Abmessungen

Maßzeichnung 6D-133-02

Anschlussgewinde

AnschlussIN / RH
11 1/4" BSPP1 1/4" BSPP

Flüssigkeiten und Materialien

Weitere Informationen sind auf der Seite Allgemeine Beschreibung zu finden.

Bestellung eines P3-HC6D

Bestellbeispiel für einen P3-HC6D mit i = 4,0, integriertem DV und BSPP-Anschlüssen: P3-HC6D – 4.0 – B – 1

Hinweis!

Das Modell G ist in 2 Varianten erhältlich, bitte bei der Bestellung entsprechend angeben:

  • Dynamisch – geringe Hysterese: Bestellbeispiel für einen P3-HC6D mit i = 4,0, integriertem RV und BSPP-Anschlüssen: P3-HC6D – 4.0 – G – 1
  • Störungssicher – hohe Hysterese: Das Öffnungsverhältnis des Rückschlagventils (RV) muss individuell festgelegt werden. Bitte wenden Sie sich an den technischen Kundendienst. Bestellbeispiel für einen P3-HC6D mit i = 4,0, integriertem RV mit Öffnungsverhältnis x.x und BSPP-Anschlüssen: P3-HC6D – 4.0 – G – x.x – 1
R

Modell

  • P3-HC6D
R

Verstärkung, i

  • Faktor auswählen
  • Siehe Durchflusstabelle
R

Modell-Version

  • Typ auswählen
  • A = ohne DV
  • B = mit DV
  • G = mit Proportionalventil
R

Anschlüsse

  • Gewindesteigung auswählen
  • 1 = BSPP

Max. Anzugsmoment BSPP

IN / RH
1 1/4" BSPP1 1/4" BSPP
mit Stahlscheibe35,0 da/Nm35,0 da/Nm
mit Schneidkante35,0 da/Nm35,0 da/Nm
