HC2D-D

Daten:



HC2D-D Versionen: 13 verschiedene Verstärkungsfaktoren

PIN: 20 – 207 bar

PH: 800 bar Maximum

PRÜCKLAUFSo niedrig wie möglich (Rücklaufdruck zum Behälter)

PAUSGANG: PH = (PIN – PRÜCKLAUF) i (Verstärkung)

Einbau: Flansch, Verteilersystem mit miniBOOSTER-Anordnung

Gewicht:  3,5 kg.



Modell-Versionen:

Modell A = ohne Rücklaufventil
Modell B = mit Rücklaufventil
Modell G = direkt proportional gesteuert

Materialzertifikat 3.1 auf Anfrage

Beschreibung

Der HC2D-D ist ein doppeltwirkendes Gerät mit hohem Durchfluss, das am Hochdruckende eine Fördermenge von bis zu 11,0 l/min bereitstellen kann.

Wie andere miniBOOSTER-Modelle auch, verstärkt der HC2D-D den Eingangsdruck auf einen höheren Ausgangsdruck und kompensiert automatisch den Ölverbrauch, um den Hochdruck konstant zu halten. Die Einstellung des Ausgangsdrucks erfolgt über die Regelung des Eingangsdrucks. Gemessen an seiner Förderleistung ist der HC2D-D ein kompaktes Gerät, das nur 3,5 kg wiegt. Die Lochanordnung ist eine miniBOOSTER-Entwicklung.

Durchflussmenge

Verstärkungsfaktor
i
Max. verstärkter Ausgangsdurchfluss
l/min
Max. Eingangsdurchfluss
l/min
1.211.015.0
1.410.615.0
1.610.215.0
1.98.815.0
2.27.815.0
2.67.015.0
3.26.215.0
4.05.014.0
5.04.014.0
6.63.213.0
9.02.213.0
13.01.512.0
20.00.712.0

Funktionen

Die grundlegende Funktionsweise ist im Funktionsdiagramm dargestellt. Öl wird durch das Wegeventil CV zum Anschluss IN geführt und strömt dann ungehindert durch die Absperrventile KV1 (2 Stck.), KV2 (2 Stck.) und DV zur Hochdruckseite H. In diesem Zustand, der so genannten Eilgangsfunktion, wird der maximale Durchfluss durch den Verstärker erzielt.

Wenn auf der Hochdruckseite H der Pumpendruck erreicht wird, schließen die Ventile KV1, KV2 und DV. Der Enddruck wird durch die oszillierenden Pumpeneinheiten OP1 und OP2 erreicht, die im Wechsel arbeiten. Die Einheit wird automatisch angehalten, wenn der Enddruck auf der Hochdruckseite H erreicht ist. Wenn der Druck auf der Hochdruckseite aufgrund von Abnahme oder einer Leckage abfällt, werden die Einheiten OP1 und OP2 automatisch betätigt, um den Enddruck konstant zu halten. Der Hochdruckanschluss H kann bei Bedarf an das andere Ende des Verstärkers verlegt werden.

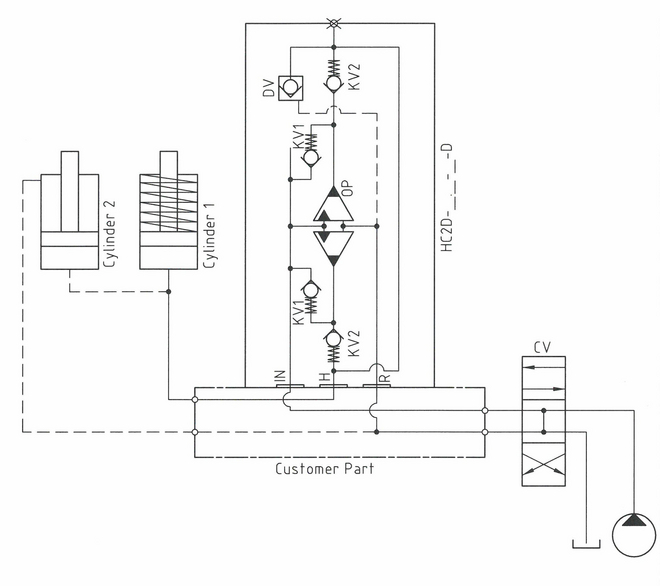

Funktionsdiagramm

2D-107-00

Abmessungen

Maßzeichnung 2D-121-05

Flüssigkeiten und Materialien

Weitere Informationen sind auf der Seite Allgemeine Beschreibung zu finden.

Bestellung eines HC2D-D

Bestellbeispiel für einen HC2D-D mit i = 4,0, integriertem DV: HC2D – 4.0 – B – D

Hinweis!
Das Modell G ist in 2 Varianten erhältlich, bitte bei der Bestellung entsprechend angeben:

  • Dynamisch – geringe Hysterese: Bestellbeispiel für HC2D mit i = 4,0 integriertem RV: HC2D – 4.0 – G – D
  • Störungssicher – hohe Hysterese: Das Öffnungsverhältnis des Rückschlagventils (RV) muss individuell festgelegt werden. Bitte wenden Sie sich an den technischen Kundendienst. Bestellbeispiel für HC2D mit i = 4,0, integriertem RV mit Öffnungsverhältnis x.x: – 4.0 – G – x.x – D
R

Modell

  • HC2D
R

Verstärkung, i

  • Faktor auswählen
  • Siehe Durchflusstabelle
R

Modell-Version

  • Typ auswählen
  • A = ohne DV
  • B = mit DV
  • G = mit Proportionalventil
R

Anschlüsse

  • D
