HC63-013

Hauptmerkmale:



Automatisch betätigt (Zuschaltventil)

Hochdruck – bis zu 800 bar (11.600 psi)

Schnellfüllsystem für einen Durchfluss von bis zu 300 l/min

Max. Eingangsdruck = 345 bar

Regelbarer Ausgangsdruck

Längere Lebensdauer

Robuste Bauweise

Flexible Auslegung; verschiedene Verstärker/Verstärkungsverhältnisse

Wechsel von Bypass – zu verstärktem Durchfluss

Einbau: Rohr- oder Flanschmontage

Gewicht: 55,0 kg.

Modell-Versionen:

Modell A = ohne Rücklaufventil
Modell B = mit Rücklaufventil
Modell G = direkt proportional gesteuert

Materialzertifikat 3.1 auf Anfrage

Beschreibung

Das Inline-Druckverstärkersystem HC63-013 wurde entwickelt, um den Hydraulikdruck von der Pumpe zum Zylinder zu steigern. Arbeitet nur bei Bedarf, um Energie zu sparen. Das dynamische System ist in der Lage, einen Durchfluss mit hohem Druck zur Verfügung zu stellen.

Typische Anwendungen

Mobile Anbaugeräte; Motoren – Lenksysteme – Schneider – Brecher – Scheren, Bau- und Landmaschinen, Spritzgussmaschinen und hydraulische Pressen. Geeignet für Maschinen mit eingeschränkter Pumpenleistung, um zu verhindern, dass die Maschine beim Auftreten von Druckspitzen abschaltet.

Einfacher Einbau

Der HC63-013 wird mit vier Befestigungslöchern geliefert, die eine Befestigung mit durchgehenden Schrauben ermöglichen. Die vier Anschlussöffnungen sind logisch paarweise und in einer Ebene auf dem HIC-Block angeordnet. Zum Schutz und um eine einwandfreie Oberflächenbeschaffenheit zu gewährleisten sind alle Oberflächen galvanisiert.

HP-Flanschmontage optional. Darüber hinaus ist es möglich, mehrere HC63-013 Verstärkersysteme zu flanschen, um einen höheren Durchfluss zu erzielen.

Durchflussmenge

Verstärkungsfaktor
i
Max. verstärkter Ausgangsdurchfluss
l/min
Max. Bypass-Pumpenleistung
l/min
1.264.5300
1.555.5300
2.048.0300
2.539.0300
3.333.0300
4.027.0300
4.921.0300
6.316.5300
8.213.5300

​Funktionen

Die Funktionsweise des Systems ist einfach, aber dennoch ausgeklügelt. Das Hydrauliköl strömt direkt mit maximalem Durchfluss von der Pumpe zum Zylinder, bis der Gegendruck des Zylinders einen Sollwert in der Nähe des maximalen Pumpendrucks erreicht.

Dann öffnet ein Zuschaltventil und führt das Öl zum Druckverstärker, der den Druck steigen lässt. Der Umschaltvorgang zwischen maximalem Pumpendruck und Hochdruck geschieht ohne Eingriff durch den Benutzer und gewährleistet, dass der Zylinder im Verhältnis zum erforderlichen Hochdruck jederzeit mit maximaler Geschwindigkeit angetrieben wird.

Ein integriertes Begrenzungsventil regelt den maximal zulässigen Druck, den das System bereitstellen kann. So kann der Druckverstärker einen höheren Enddruck aufbauen, um einen Durchfluss mit dem gewünschten Druck zu gewährleisten.

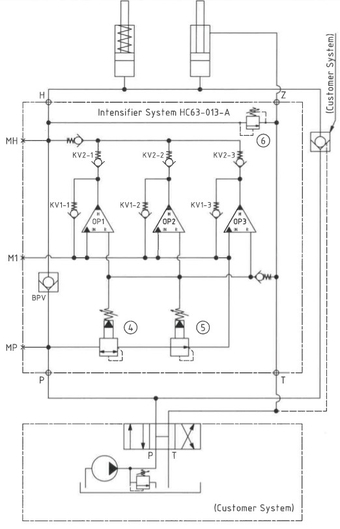

Funktionsdiagramm Modell A

63-013-A-01

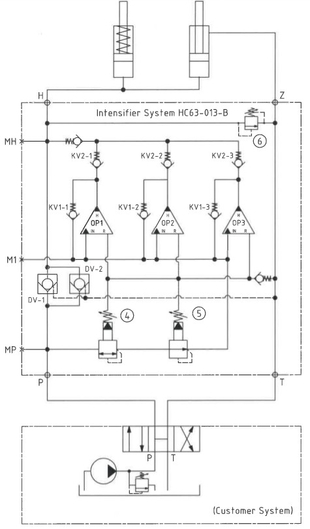

Funktionsdiagramm Modell B

63-013-B-01

Abmessungen

Maßzeichnung 63-013-120-01

Anschlussgewinde

AnschlussP / T / ZH
11" BSPP1" BSPP
11" BSPPFlanschmontage

Flanschmontage

Flanscheinbauzeichnun 62-120-F

Flüssigkeiten und Materialien

Weitere Informationen sind auf der Seite Allgemeine Beschreibung zu finden.

Bestellung eines HC63-013

Bestellbeispiel für HC63-013 mit i = 4,0, integriertem DV und BSPP-Anschlüssen: HC63 – 013 – 4.0 – B – 1

Hinweis!
Das Modell G ist in 2 Varianten erhältlich, bitte bei der Bestellung entsprechend angeben:

  • Dynamisch – geringe Hysterese: Bestellbeispiel für einen HC63-013 mit i = 4,0, integriertem RV und BSPP-Anschlüssen: HC63-013 – 4.0 – G – 1
  • Störungssicher – hohe Hysterese: Das Öffnungsverhältnis des Rückschlagventils (RV) muss individuell festgelegt werden. Bitte wenden Sie sich an den technischen Kundendienst. Bestellbeispiel für einen HC63-013 mit i = 4,0, integriertem RV mit Öffnungsverhältnis x.x und BSPP-Anschlüssen: HC63-013 – 4.0 – G – x.x – 1
R

Modell

  • HC63-013
R

Verstärkung, i

  • Faktor auswählen
  • Siehe Durchflusstabelle
R

Modell-Version

  • Typ auswählen
  • A = ohne DV
  • B = mit DV
  • G = mit Proportionalventil
R

Anschlüsse

  • Gewindesteigung auswählen
  • 1 = BSPP

Auswahl des Verstärkungsfaktors

Der Verstärkungsfaktor hängt vom verfügbaren Eingangs- und gewünschten Ausgangsdruck ab. Der Ausgangsfaktor kann mit folgender Formel berechnet werden:

i = gewünschter Hochdruck / Pumpendruck

Gewünschter Druck: 500 bar

Pumpendruck: 200 bar

i = 500 / 200 = 2.5

Für statische Anwendung: Bitte einen Verstärkungsfaktor wählen, der gleich oder höher als der berechnete Wert ist. In diesem Fall wird der gewünschte Druck von 500 bar schließlich mit dem Hochdruck-Begrenzungsventil eingestellt.

Dynamische Anwendung: Bitte einen Verstärkungsfaktor wählen, der 60 % höher als der berechnete Wert ist. In diesem Fall i = 500 / 200 = 2,5 + 60 % =4,0 wird der gewünschte Druck von 500 bar schließlich mit dem Hochdruck-Begrenzungsventil eingestellt. Dabei den Druckminderer so einstellen, dass der Druck 40 % über der Einstellung des Begrenzungsventils liegt. In diesem Fall 500 + 40 % = 700 bar.

Max. Anzugsmoment

P / TH / Z
1" BSPP1" BSPP
mit Stahlscheibe33,0 daNm33,0 daNm
mit Schneidkante33,0 daNm33,0 daNm

Max. Anzugsmoment für Flanschmontage

Einbauschraube
M10 8.8  5,0 daNm
